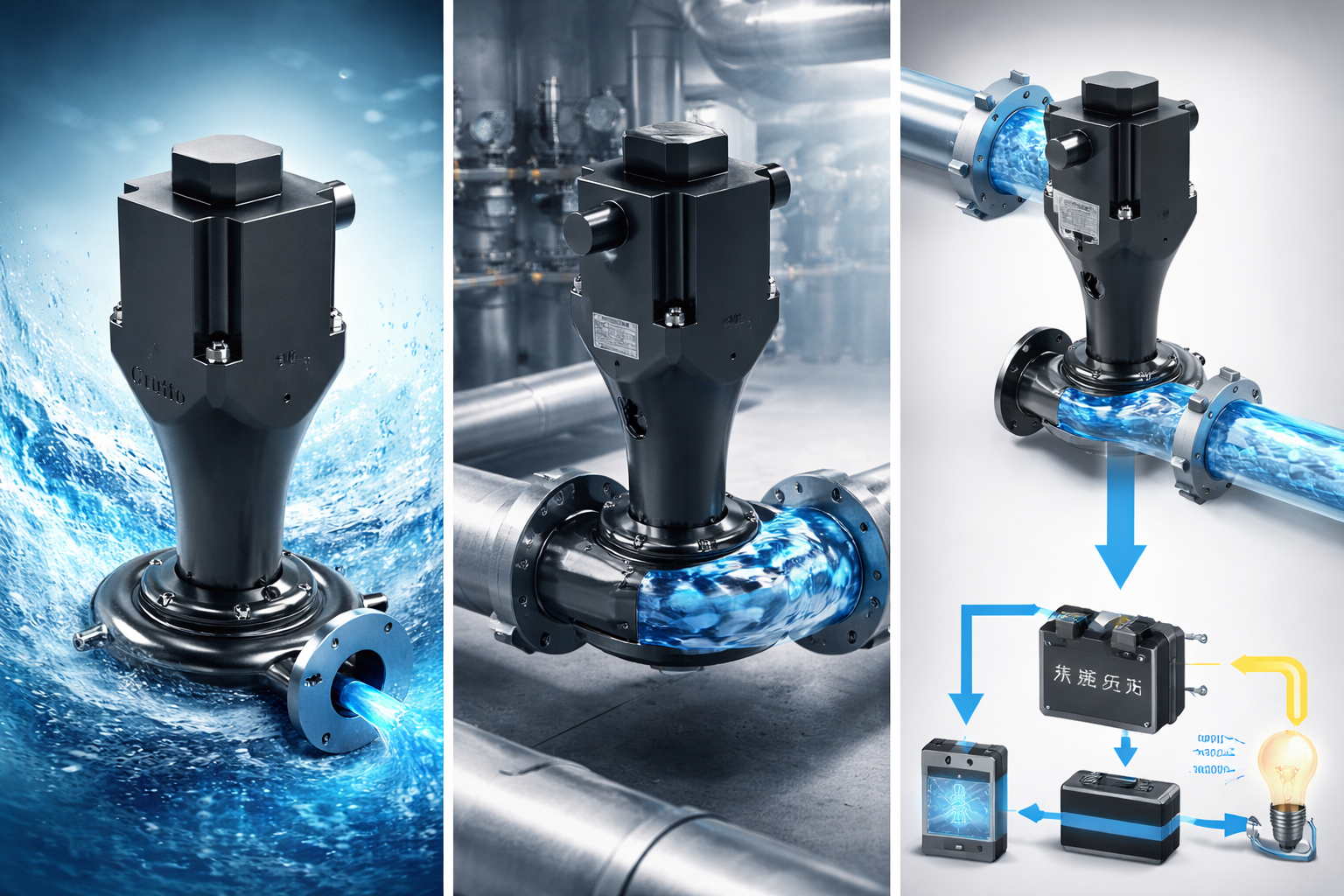

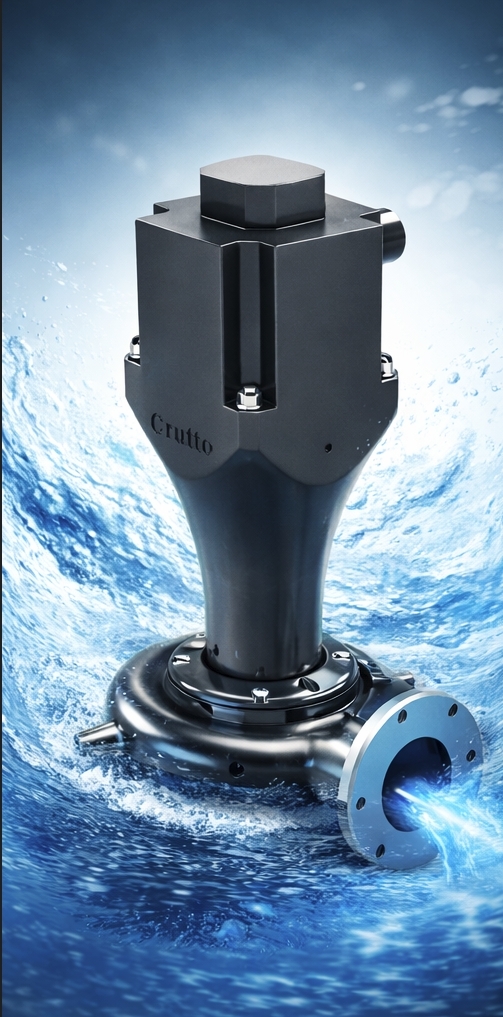

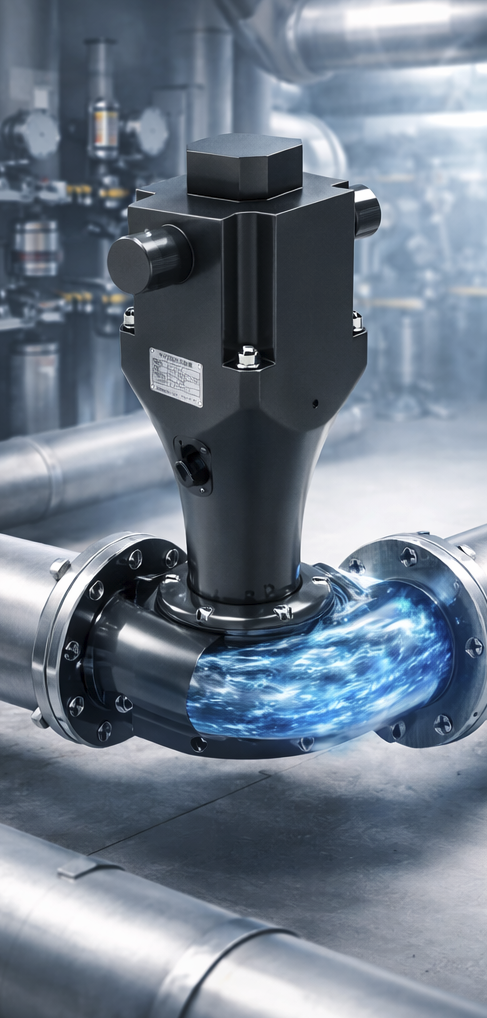

Crutto Model2.0
配管内の未利用水エネルギーを活用する小型マイクロ水力発電システム
システム概要
Crutto Model2.0は、建物内配管・冷却水・排水などの流体エネルギーを利用して発電する
分散型マイクロ水力発電システムです。発電した電力は蓄電池へ充電され、
インバーターを通じてAC100V電源として利用できます。
主な用途
- 工場排水
- 冷却水循環
- ビル設備排水
- 温泉排水
- 農業用水
発電方式
- フランシス水車
- 永久磁石発電機
- 三相整流方式
- 蓄電池併用型
システム構成
水流
↓
水車（フランシス型）
↓
永久磁石発電機
↓
三相整流器
↓
DC安定回路
↓
ハイブリッドインバーター（MPPT）
↓
蓄電池（24V LiFePO4）
↓
AC100V負荷
水車発電機仕様
| 項目 |
仕様 |
| 水車形式 |
フランシス型 |
| 発電機 |
永久磁石三相発電機 |
| 最大発電出力 |
2kW |
| 発電電圧 |
DC40〜120V |
| 回転数 |
1000〜3000rpm |
| 発電効率 |
最大80%以上 |
| サイズ |
278×336×557mm |
| 重量 |
約30kg |
制御盤仕様
| 項目 |
仕様 |
| 入力電圧 |
三相AC120〜370V |
| 整流回路 |
35A / 4000μF |
| DC出力 |
約55V |
| インバーター |
3000W |
| 出力電圧 |
AC100V |
| ブレーカー |
20A |
| 使用環境 |
0〜40℃ 屋内 |
蓄電池仕様
| 項目 |
仕様 |
| 電池種類 |
LiFePO4 |
| 電圧 |
24V |
| 容量 |
200Ah |
| 構成 |
100Ah ×2 並列 |
| 蓄電容量 |
約5.1kWh |
設置条件
| 項目 | 条件 |
|---|
| 配管径 |
65〜150A |
| 有効落差 |
4〜20m |
| 流量 |
4〜25L/s |
| 最大圧力 |
0.2MPa |
| 水温 |
5〜50℃ |
電気配線仕様
| 項目 | 仕様 |
|---|
| バッテリーケーブル |
CVケーブル 38sq |
| ケーブル長 |
3m以内 |
| DCブレーカー |
200A |
| 発電機ブレーカー |
40A |
| 接地 |
D種接地 |
安全機能
- 過電圧保護（ダンプ負荷）
- 過負荷保護（インバーター自動停止）
- 蓄電池BMS保護
過充電 / 過放電 / 過電流
- サージ保護（SPD）
メンテナンス
| 周期 | 内容 |
|---|
| 日常 |
水漏れ・振動・異音確認 |
| 6ヶ月 |
水車点検 |
| 1年 |
電気系統点検 |
| 5年 |
ベアリング交換 |
システム寿命
| 機器 | 寿命 |
|---|
| 水車 |
20年以上 |
| 発電機 |
15年以上 |
| インバーター |
約10年 |
| 蓄電池 |
10〜15年 |
期待発電量
平均発電出力：1.0〜1.5kW
年間発電量：
約13,000〜17,000kWh
CO₂削減効果
年間CO₂削減量
約3〜7t / 年
